汽車企業名稱

江蘇常隆客車有限公司

注冊地址

江蘇省江陰市新澄路2號

車輛類型

乘用車及客車

車輛型號

YS6100BEV1

聯系人

吳珊

職務

平臺管理員

聯系電話

18915323862

E-mail

zlb@alfabus.cn

動力蓄電池拆解信息

信息分類

信息要求

信息說明

動力蓄電池基本信息

動力蓄電池包規格/型號

TPLi0351-180,TPLi0234-120;TPLi0351-180

動力蓄電池制造商

上海逸卡新能源汽車技術開發有限公司

產品類型

能量型

電池類型

錳酸鋰蓄電池

上市年份

尺寸大小

290×216×7(單體)/

額定容量

32.5(單體)/195；32.5(單體)/195

標稱電壓

3.75(單體)/180,120；3.75(單體)/180

額定質量

0.787(單體)/370,265；0.787(單體)/370

正負極材料

錳酸鋰材料/石墨材料

電解液類型

六氟磷酸鋰材料

蓄電池模塊的數量

768；864

蓄電池單體的數量

768；864

串并聯方式

6并128串,3箱(2箱,1箱)；6并144串,3箱

其他技術參數

見箱體名牌信息

動力蓄電池拆解總體要求

拆解條件

拆解人員具備資格，拆解企業獲得資格，拆解作業指導書

裝備要求

絕緣測試設備，絕緣手套等安全裝備

場地要求

地面硬化并防滲漏，防雨，通風，光線良好，消防安全設施齊全，布局符合相關

其他

安全要求

拆解作業程序與說明

預處理

外部附屬件拆除

拆紙箱

絕緣操作

絕緣手套，絕緣測試儀

放電操作

包絕緣膠

清潔操作

氣槍

信息記錄說明

電池型號，制造商，容量，電壓，質量

其他

粘帖回收碼

電池包拆解

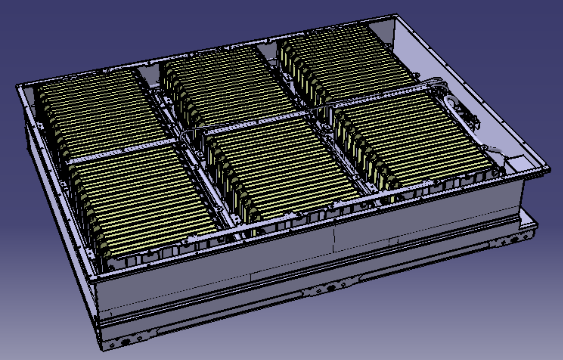

電池包示意圖

外殼

拆解步驟

使用螺絲刀將螺栓拆除，將箱蓋搬到指定放置區域

拆解對應方法

使用對應的套筒，對應扭力，若生銹可加點潤滑油

拆解裝置

套筒M5

拆解工具

電動螺絲刀

注意事項等

套筒要垂直

輸出端接觸器

拆解步驟

手動蓋板卡扣打開，拆除蓋板

拆解對應方法

拆解裝置

拆解工具

注意事項等

托架

拆解步驟

拆除線束卡扣，松開線束與模組以及元器件卡槽連接，線束拆除放到對應物料框

拆解對應方法

拆解裝置

拆解工具

注意事項等

隔板

拆解步驟

使用電動螺絲刀拆除與熔斷器連接螺栓

拆解對應方法

拆解裝置

M10套筒

拆解工具

電動螺絲刀

注意事項等

銅排要絕緣膠

保險絲

拆解步驟

使用電動螺絲刀拆除螺母/螺栓

拆解對應方法

拆解裝置

M8套筒

拆解工具

電動螺絲刀

注意事項等

冷卻液管路

拆解步驟

從總開銅排開始，依次使用電動螺絲刀拆除連接螺母

拆解對應方法

拆解裝置

M8套筒

拆解工具

電動螺絲刀

注意事項等

從總正開始

線束

拆解步驟

使用電動螺絲刀拆除固定模組的螺栓，然后使用吊鉤將模組拆除

拆解對應方法

拆解裝置

模組專用吊鉤，M6套筒

拆解工具

電工螺絲刀

注意事項等

線路板

拆解步驟

使用電動螺絲刀將固定ＢＭＳ的螺釘取出

拆解對應方法

拆解裝置

M５套筒

拆解工具

電動螺絲刀

注意事項等

電池管理系統

拆解步驟

使用電動螺絲刀將固定托盤的螺釘取出

拆解對應方法

拆解裝置

M５套筒

拆解工具

電動螺絲刀

注意事項等

高壓安全盒

拆解步驟

使用電動螺絲刀將固定正負插口的螺釘取出

拆解對應方法

拆解裝置

M4套筒

拆解工具

電動螺絲刀

注意事項等

其他固定件

拆解步驟

使用電動螺絲刀將固定通訊口及加熱口的螺釘取出，手動將泡棉取出

拆解對應方法

拆解裝置

套筒M4

拆解工具

電動螺絲刀

注意事項等

電池模塊拆解

蓄電池模塊的結構示意圖

外殼

拆解步驟

掛斷扎帶

對應方法

裝置

工具

剪刀（刀具）

注意事項等

線束

拆解步驟

拆除支架及上壓板

對應方法

裝置

工具

注意事項等

線路板

拆解步驟

使用剪鉗剪斷端子

對應方法

裝置

工具

剪鉗

注意事項等

連接片

拆解步驟

使用切割機將極柱及連接片隔斷，分割出單個電芯

對應方法

先切割極柱，再切割連接片

裝置

固定模組夾具

工具

切割機

注意事項等

電池單體

取出操作

所需工具
