汽車企業名稱

江蘇常隆客車有限公司

注冊地址

江蘇省江陰市新澄路2號

車輛類型

乘用車及客車

車輛型號

YS6121GBEVA

聯系人

吳珊

職務

平臺管理員

聯系電話

18915323862

E-mail

zlb@alfabus.cn

動力蓄電池拆卸信息

信息分類

信息要求

信息說明

動力蓄電池信息

動力蓄電池包規格/型號

TPLi0117-30

關鍵部件名詞解釋

電池箱體、高壓線束

專屬制造信息

上海逸卡新能源汽車技術開發有限公司

位置信息

車身后部

主要材料

錳酸鋰

緊固件及連接方式

螺栓緊固，M12*1.5 L=25

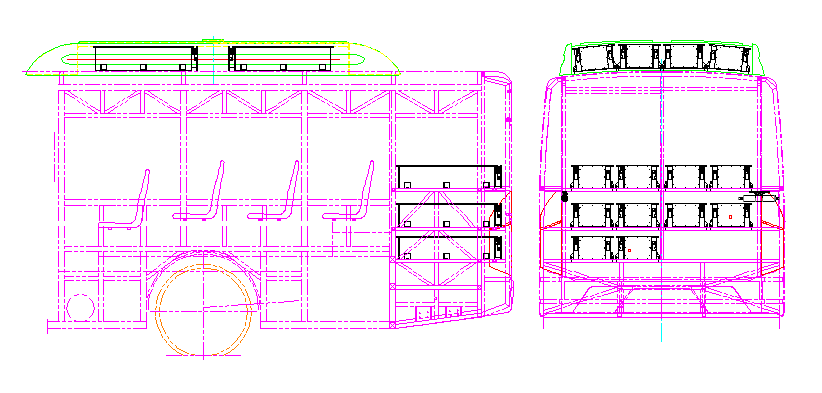

電池包位置示意圖

安全性防護措施

安全防護工具

絕緣鞋、防護目鏡、絕緣手套、滅火器、絕緣地墊、Fluke 17B萬用表、Fluke 1508絕緣電阻測試儀

作業場所安全警示說明

1：只能在規定場所進行拆卸作業
2：需放置“高壓危險，非專業人員禁止操作”警示牌
3：拆卸車輛周圍應用警戒繩圍起，防止非專業人員進入高壓工作區域

拆卸注意事項等要求

1：拆卸過程中不要佩戴金銀首飾和手表等金屬飾品
2：使用絕緣、專業工具，穿戴絕緣手套和絕緣鞋
3：拆卸前確保斷開了所有高壓和低壓開關，檢測電池、線束電壓，確保無電壓
4：檢測電池、線束絕緣性，確認無問題
5：拆卸作業結束后需及時清理工具和物料，不要有金屬物品殘留

動力蓄電池拆卸

拆卸設備使用說明

1：3T叉車
2：電池安裝托架（自制工裝）
3：5T行車、鋼絲繩
4：根據電池箱底座螺絲及電池箱與水冷板的固定螺絲大小選取相應大小的氣動套筒扳手、套筒扳手（一般底座螺絲大小為：M16,M12,M10,M8）

特殊拆卸方法注意事項

電池包拆卸前序步驟要求

1：鑰匙斷電，斷開所有高壓和低壓開關，佩戴好絕緣鞋、防護目鏡、絕緣手套，用Fluke 17B萬用表測量電池、線束電壓，確保無電壓
2：佩戴好絕緣鞋、防護目鏡、絕緣手套，用Fluke 1508絕緣電阻測試儀檢測電池、線束絕緣性，確認無問題（要求：絕緣阻值≥20MΩ），則依次拔去各電池箱插件
3：檢查電池箱及高壓組件及插件的損壞情況，做好標記
4：關閉水管閥門，拆下水冷進水、出水水管（注意殘水不要流到電池箱上）
5：用相應大小的氣動套筒扳手拆下電池箱底座固定螺絲及電池箱與水冷板的固定螺絲，然后用3T叉車將電池箱放入存放架

拆卸時間記錄

其他

動力蓄電池貯存

電池包存儲場地要求

1：禁止直接與地面接觸存放
2：堆放高度不超過3層，間隔0.3-0.5米
3：需用專用存放貨架，存放高度不超過1.5米
4：保持地面干燥，確保不會積水
5：周圍不能有可燃物品，必須配備滅火器
6：周圍無金屬物品

存儲環境要求

1：應做好防潮措施
2：避免陽光直射
3：應防靜電

存儲時間要求

1：每隔3個月應對存儲場地，環境進行檢查，評估，整改
2：長時間存儲應沖入50%-80%的電量，每隔3個月進行一次充電

存儲場地警示要求

需放置“高壓危險，非專業人員請勿靠近”警示牌

需特殊包裝存儲的電池包裝要求

根據電池廠家存儲要求進行特殊存儲
