汽車企業名稱

江蘇常隆客車有限公司

注冊地址

江蘇省江陰市新澄路2號

車輛類型

乘用車及客車

車輛型號

YS6860GBEVD

聯系人

吳珊

職務

平臺管理員

聯系電話

18915323862

E-mail

zlb@alfabus.cn

動力蓄電池拆卸信息

信息分類

信息要求

信息說明

動力蓄電池信息

動力蓄電池包規格/型號

614.4V 200Ah /YSBK2121

關鍵部件名詞解釋

-外殼：

外殼其所有插頭連接器和密封件從外部密封，從而保護部件免受外部環境影響確保連接性可靠。

-電芯：電芯模塊由鋰電池串聯成電動車動力電池組。為了電池組使用壽命根據其參數保持正常工作，電芯通過模塊組件夾緊，絕緣接觸等方式固定。

-電池管理系統:BMS的關鍵元件是智能電池傳感器(IBS)，它可以測量電池的端電壓、電流、溫度、電量等數據并計算出電池的狀態。

專屬制造信息

山東玉皇新能源科技有限公司

位置信息

車身后部

主要材料

磷酸鐵鋰正極材料、鋁、石墨、銅、

緊固件及連接方式

螺栓緊固，M12*1.5 L=25

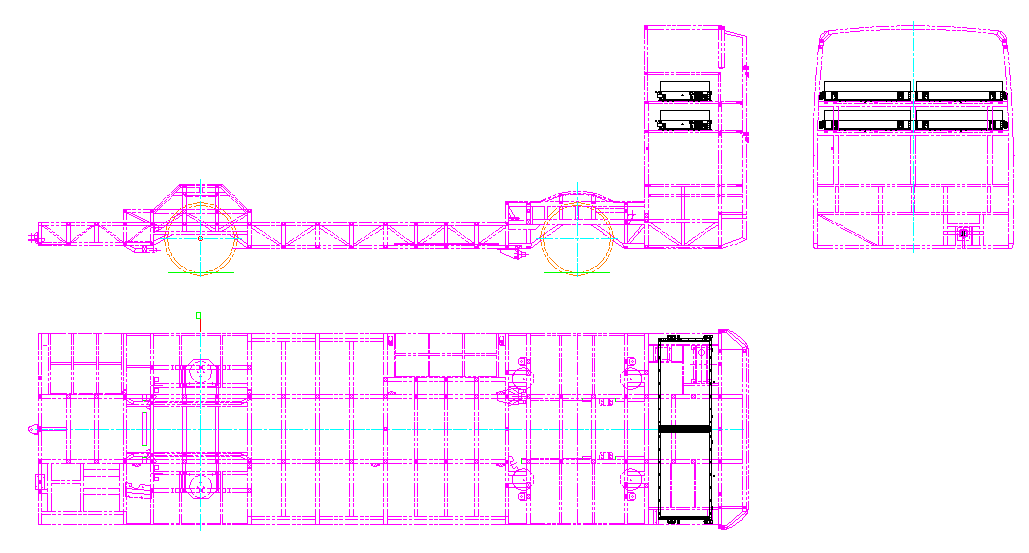

電池包位置示意圖

安全性防護措施

安全防護工具

基本防護工具應包括但不限于：

1. 絕緣地墊；

2. 舉升機；

3. 電動車工位指示牌；

4. 高壓蓄電池檢測儀；

5. 絕緣手套；

6. 絕緣膠鞋；

7. 絕緣工具；

8. 萬用表；

9. 水基滅火器（綠色）;

10. 高壓電警告標識；

11. 面罩；

12. 救援鉤；

作業場所安全警示說明

注意使用高壓組件的警告牌。

1. 使用單個高壓組件時，檢查是否存在提示標簽。

2. 在規定位置自行安放警告牌。

3. 只能使用經過許可并有相應標記的原裝新部件。

4. 專用維修場所：電池總成或模塊存放區域需標識“高壓危險，非專業人員禁止操作”

拆卸注意事項等要求

1. 診斷/定位故障

2. 鑰匙下電

3. 斷開低壓鉛酸正極

4. 等待3分鐘

5. 找出電池包與整車連接的低壓通訊接插件、高壓接插件；

注意：拔插高壓接插件需佩戴絕緣手套，車底作業須戴安全帽。

動力蓄電池拆卸

拆卸設備使用說明

1. 叉車：將電池機箱從車上取下來；

2. 電池托架：電池機箱拆卸工裝，便于電池從車上取下

特殊拆卸方法注意事項

特殊拆卸方法注意事項

1. 脫開通訊及MSD插頭連接如下圖：

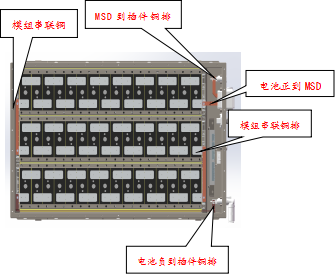

2.根據下圖坐標，拆掉銅排固定點位置。

電池包拆卸前序步驟要求

1：鑰匙斷電，斷開所有高壓和低壓開關，佩戴好絕緣鞋、防護目鏡、絕緣手套，用Fluke 17B萬用表測量電池、線束電壓，確保無電壓
2：佩戴好絕緣鞋、防護目鏡、絕緣手套，用Fluke 1508絕緣電阻測試儀檢測電池、線束絕緣性，確認無問題（要求：絕緣阻值≥20MΩ），則依次拔去各電池箱插件
3：檢查電池箱及高壓組件及插件的損壞情況，做好標記
4：關閉水管閥門，拆下水冷進水、出水水管（注意殘水不要流到電池箱上）
5：用相應大小的氣動套筒扳手拆下電池箱底座固定螺絲及電池箱與水冷板的固定螺絲，然后用3T叉車將電池箱放入存放架

拆卸時間記錄

240分鐘

其他

其他注意事項：

1. 必須立即向主管專業人員報告高壓組件的可辨認機械損傷。

2. 在高壓系統上進行開始工作時，禁止對驅動系統所有組件（車輪、變速箱、驅動軸等）進行外部驅動。

3. 在拔插前檢查高壓組件所有插頭連接損壞情況。

4. 禁止修理高壓線及其插頭和止擋件。損壞時必須完整更換導線。

5. 不得扭曲或彎折高壓線。必須更換擠壓的高壓線!

6. 在彎曲過程后產生的彎曲只允許以相同形式復原。不允許在相同位置反復彎曲。

7. 在高壓組件（通過提示標簽和桔黃色外殼相應的標記）附近作業時，必須保護這些組件不受損壞。

8. 維修說明中規定的工作步驟必須嚴格遵守。

9. 必須使用定義的扭緊力矩扭緊高壓組件及其支架。必須遵守扭緊力矩和螺栓連接規定。

10. 由于電位補償，將高壓組件連接到車身接地端上對于安全至關重要。因此，當高壓組件未正確連接到車身接地時禁止開始工作。測量（絕緣阻值）將由車輛自行進行，因此不需手動測量。

11. 為了正確接地，不允許給高壓組件的固定元件噴漆。注意其他有關噴漆提示。

12. 拆卸下來的高壓蓄電池單元必須妥善放置，以防濫用或損壞。

動力蓄電池貯存

電池包存儲場地要求

1. 禁止直接與地面接觸存放。

2. 不允許堆垛，間隔保持0.3-0.5米：

3. 保持地面干燥，放積水：

4. 與可燃物品隔離存放。

5. 貨架選擇：應遵循重物下置原則，且選擇有加強筋的貨位進行存放：

6. 存放高度不得超過1.2米：

存儲環境要求

1. 倉庫應做好防潮措施，避免在潮濕環境中，導致電池受損：

2. 溫度要求：短期儲存（少于6周），應保持在-40°C到40°C之間；長期儲存，應保持在在-40°C到30°C之間；

存儲時間要求

無

存儲場地警示要求

在高壓電池存儲區域須放置“高壓危險”標識牌“非專業人員，請勿操作”警示牌；

需特殊包裝存儲的電池包裝要求

需特殊包裝儲存的電池須使用電池運輸專用安全箱，并具有以下功能：

1. 防爆；防水；防火；防漏

2. 高密封性

3. 防震

4. 具有盒內煙霧探測器；

5. 觀察窗；

6. 泄壓閥；

7. 盒內電池固定裝置以及絕緣鉤；

在存儲運輸過程中，嚴禁拆開高壓蓄電池；
