汽車企業名稱 |
江蘇常隆客車有限公司 |
|||||
|
注冊地址 |
江蘇省江陰市新澄路2號 |
|||||
|
車輛類型 |
乘用車及客車 |
|||||
|
車輛型號 |
YS6836GBEV |
|||||
|
聯系人 |
吳珊 |
職務 |
平臺管理員 |
|||
|
聯系電話 |
18915323862 |
|
zlb@alfabus.cn |
|||
|
動力蓄電池拆解信息 |
||||||
|
信息分類 |
信息要求 |
信息說明 |
||||
|
動力蓄電池基本信息 |
動力蓄電池包規格/型號 |
HEC-110(單體)/PAA43444A |
||||
|
動力蓄電池制造商 |
Automotive Energy Supply Corporation |
|||||
|
產品類型 |
能量型 |
|||||
|
電池類型 |
錳酸鋰蓄電池 |
|||||
|
上市年份 |
|
|||||
|
尺寸大小 |
290×216×7(單體)/ |
|||||
|
額定容量 |
32.5(單體)/260 |
|||||
|
標稱電壓 |
3.75(單體)/210 |
|||||
|
額定質量 |
0.787(單體)/550 |
|||||
|
正負極材料 |
錳酸鋰材料/石墨材料 |
|||||
|
電解液類型 |
六氟磷酸鋰材料 |
|||||
|
蓄電池模塊的數量 |
896 |
|||||
|
蓄電池單體的數量 |
896 |
|||||
|
串并聯方式 |
8并112,2箱 |
|||||
|
其他技術參數 |
見箱體名牌信息 |
|||||
|
動力蓄電池拆解總體要求 |
拆解條件 |
拆解人員具備資格，拆解企業獲得資格，拆解作業指導書 |
||||
|
裝備要求 |
絕緣測試設備，絕緣手套等安全裝備 |
|||||
|
場地要求 |
地面硬化并防滲漏，防雨，通風，光線良好，消防安全設施齊全，布局符合相關 |
|||||
|
其他 |
安全要求 |
|||||
|
拆解作業程序與說明 |
預處理 |
外部附屬件拆除 |
拆紙箱 |
|||
|
絕緣操作 |
絕緣手套，絕緣測試儀 |
|||||
|
放電操作 |
包絕緣膠 |
|||||
|
清潔操作 |
氣槍 |
|||||
|
信息記錄說明 |
電池型號，制造商，容量，電壓，質量 |
|||||
|
其他 |
粘帖回收碼 |
|||||
|
電池包拆解 |

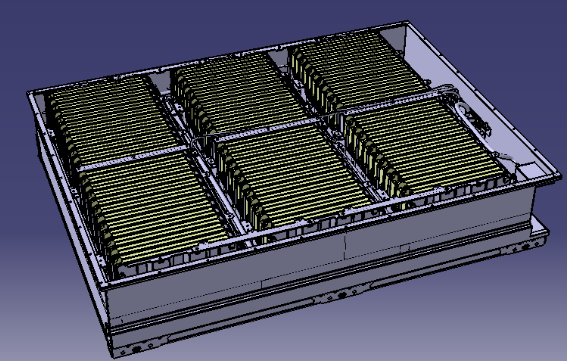

電池包示意圖 |
|
||||
|
外殼 |
拆解步驟 |
使用螺絲刀將螺栓拆除，將箱蓋搬到指定放置區域 |
||||
|
拆解對應方法 |
使用對應的套筒，對應扭力，若生銹可加點潤滑油 |
|||||
|
拆解裝置 |
套筒M5 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
套筒要垂直 |
|||||
|
輸出端接觸器 |
拆解步驟 |
手動蓋板卡扣打開，拆除蓋板 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
|
|||||
|
拆解工具 |
|
|||||
|
注意事項等 |
|
|||||
|
托架 |
拆解步驟 |
拆除線束卡扣，松開線束與模組以及元器件卡槽連接，線束拆除放到對應物料框 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
|
|||||
|
拆解工具 |
|
|||||
|
注意事項等 |
|
|||||
|
隔板 |
拆解步驟 |
使用電動螺絲刀拆除與熔斷器連接螺栓 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
M10套筒 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
銅排要絕緣膠 |
|||||
|
保險絲 |
拆解步驟 |
使用電動螺絲刀拆除螺母/螺栓 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
M8套筒 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
|
|||||
|
冷卻液管路 |
拆解步驟 |
從總開銅排開始，依次使用電動螺絲刀拆除連接螺母 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
M8套筒 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
從總正開始 |
|||||
|
線束 |
拆解步驟 |
使用電動螺絲刀拆除固定模組的螺栓，然后使用吊鉤將模組拆除 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
模組專用吊鉤，M6套筒 |
|||||
|
拆解工具 |
電工螺絲刀 |
|||||
|
注意事項等 |
|
|||||
|
線路板 |
拆解步驟 |
使用電動螺絲刀將固定ＢＭＳ的螺釘取出 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
M５套筒 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
|
|||||
|
電池管理系統 |
拆解步驟 |
使用電動螺絲刀將固定托盤的螺釘取出 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
M５套筒 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
|
|||||
|
高壓安全盒 |
拆解步驟 |
使用電動螺絲刀將固定正負插口的螺釘取出 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
M4套筒 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
|
|||||
|
其他固定件 |
拆解步驟 |
使用電動螺絲刀將固定通訊口及加熱口的螺釘取出，手動將泡棉取出 |
||||
|
拆解對應方法 |
|
|||||
|
拆解裝置 |
套筒M4 |
|||||
|
拆解工具 |
電動螺絲刀 |
|||||
|
注意事項等 |
|
|||||
|
電池模塊拆解 |
蓄電池模塊的結構示意圖 |
|
||||
|
扎帶 |
拆解步驟 |
掛斷扎帶 |
||||
|
對應方法 |
|
|||||
|
裝置 |
|
|||||
|
工具 |
剪刀（刀具） |
|||||
|
注意事項等 |
|
|||||
|
固定架/上壓板 |
拆解步驟 |
拆除支架及上壓板 |
||||
|
對應方法 |
|
|||||
|
裝置 |
|
|||||
|
工具 |
|
|||||
|
注意事項等 |
|
|||||
|
集成線束 |
拆解步驟 |
使用剪鉗剪斷端子 |
||||
|
對應方法 |
|
|||||
|
裝置 |
|
|||||
|
工具 |
剪鉗 |
|||||
|
注意事項等 |
|
|||||
|
單體 |
拆解步驟 |
使用切割機將極柱及連接片隔斷，分割出單個電芯 |
||||
|
對應方法 |
先切割極柱，再切割連接片 |
|||||
|
裝置 |
固定模組夾具 |
|||||
|
工具 |
切割機 |
|||||
|
注意事項 |
|
|||||
|
電池單體 |
取出操作 |
|
||||
|
所需工具 |
|
|||||
