汽車企業名稱

江蘇常隆客車有限公司

注冊地址

江蘇省江陰市新澄路2號

車輛類型

乘用車及客車

車輛型號

YS6860GBEVD

聯系人

吳珊

職務

平臺管理員

聯系電話

18915323862

E-mail

zlb@alfabus.cn

動力蓄電池拆解信息

信息分類

信息要求

信息說明

動力蓄電池基本信息

動力蓄電池包規格/型號

3.2V、200Ah、能量型(單體)/YH-153.6V200Ah

動力蓄電池制造商

山東玉皇新能源科技有限公司

產品類型

能量型

電池類型

磷酸鐵鋰蓄電池

上市年份

2018年

尺寸大小

（1089±10）*（623±6）*（232±2.3）（單箱）

額定容量

200Ah

標稱電壓

153.6V（單箱）

額定質量

（222±6）Kg（單箱）

正負極材料

磷酸鐵鋰材料/石墨材料

電解液類型

六氟磷酸鋰材料

蓄電池模塊的數量

3

蓄電池單體的數量

48

串并聯方式

1并192串，共4箱

其他技術參數

動力蓄電池拆解總體要求

拆解條件

具有新能源整車拆解以及動力電池回收拆解資質，首批通過國家《新能源汽車廢舊動力蓄電池綜合利用行業規范條件》的企業。

裝備要求

1， 用于拆解和安裝高壓蓄電池單元的移動式升降臺。

2， 用于修理高壓蓄電池的檢測設備。

3， 用于拆卸和安裝蓄電池單元的提升設備。

4， 高壓警示標識。

5， 配備防護鏡、安全帽、防砸鞋、口罩、防護面罩、絕緣手套萬用表、絕緣套裝工具等。

場地要求

地面硬化且具有耐藥品性、防腐、防塵、防滲漏，消防沙，消防蓄水池，干粉滅火器，通風性良好，溫度不高于45℃，安全警示線包圍并設立高壓危險、以防觸電、未經允許請勿入內等警告標識。

其他

1， 打開整車高壓箱首先檢查電池殼體油污機械損壞；

2， 在拆卸蓄電池包之前請斷開電池包之間的串聯動力線束及其通信、加熱線束；

3， 電池系統拆解維修場地必須無油脂、污物、金屬屑且場地干燥、無火星飛濺,；

4， 失效的或損壞的高壓線束必須廢掉，以免再次使用；

5， 拆卸前應保證電池倉內無水漬和污物；

6， 拆解需要兩個經過培訓的工作人員配合進行且倆人必須具備電工證和同行業的上崗合格證；

7， 制定相關的拆解細則和安全檢查表，并按安全檢查表對拆解作業區進行檢查；

8， 拆解人員應穿工服、防砸鞋，，戴安全頭盔、口罩、防割手套、護目鏡；

9， 拆解人員應掌握消防器材的正確使用和維護方法，掌握事故應急處理和緊急救護的方法；

10， 拆解所得的零部件、材料、廢棄物應分類存儲在合適的容器內并標識清楚；含有害物質的零部件應標明有害物質的種類并按危廢物特性進行收集、貯存。

拆解作業程序與說明

預處理

外部附屬件拆除

無

絕緣操作

應檢查所用工器具的完好性，所用絕緣工具的鑒定應在有效期內，拆解過程佩戴絕緣手套，用電工膠帶防護裸露的線束及其高壓插口。

放電操作

/

清潔操作

使用酒精、玻璃清潔劑或蒸餾水和吸塵器等對電池包的外觀污垢進行清潔處理。

信息記錄說明

記錄動力電池每箱的電壓，標稱容量，尺寸、重量，溫度、系統及其電池包編碼等信息。

其他

無

電池包拆解

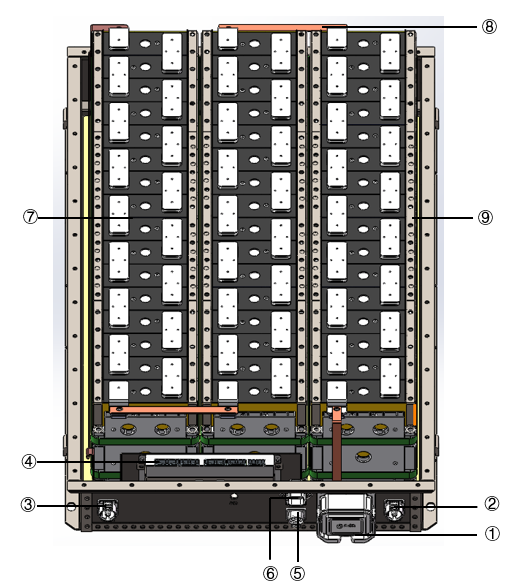

電池包示意圖

外殼

拆解步驟

1，吊裝電池包；

2，拆解電池包上蓋。

拆解對應方法

1,首先使用專業吊裝裝置起吊電池包到工作臺準備拆解作業；

2，用萬用表測量高壓連接器兩端電壓以及電池箱外部線路電壓，確保安全操作；

3，松開電池箱上蓋螺栓；

4，用吸塵器清除螺絲孔周圍的碎屑；

5，緩緩拆開電池包上蓋。

拆解裝置

專業吊裝裝置

拆解工具

萬用表，通用拆解工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套

輸出端連接器

拆解步驟

1，拆下電池包上蓋后；

2，拆卸保險絲；

3，拆卸高壓連接器；

4，拆卸加熱連接器。

拆解對應方法

1，按照電池包拆解-外殼步驟拆下電池包上蓋；

2，按照電池包拆解-保險絲步驟拆下保險絲；

3，按照電池包拆解-高壓連接器步驟拆下正負極高壓連接器；

4，按照電池包拆解-加熱連接器步驟拆下加熱連接器。

拆解裝置

無特殊拆解裝置

拆解工具

通用拆解工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套，拆除高壓連接器，保險絲后留下的連接片要注意絕緣。

保險絲

拆解步驟

拆卸保險絲：

1，拆卸保險絲保護罩；2，拆卸保險絲。

拆解對應方法

1，按照電池包拆解-外殼步驟拆下電池包上蓋；

2，拆下保險絲與電池包和高壓接插件之間的連接片；

3，松開保險絲與箱體之間的固定螺栓；

4，確保螺栓不與箱體連接后，緩緩取出保險絲。

拆解裝置

無特殊拆解裝置

拆解工具

通用拆解工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套，拆除保險絲開關后留下的連接片要注意絕緣。

壓條

拆解步驟

拆除壓條，提取模組

拆解對應方法

1，用通用拆卸工具擰下固定壓條與電池模組之間螺栓，拆下壓條,

2，斷開模組間連接片；

3，斷開模組間加熱膜接插件；

4，用專業吊裝裝置將模組緩緩移出電池箱。

拆解裝置

專業吊裝裝置

拆解工具

通用拆解工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套

線束

拆解步驟

拆除模組高低壓線束

拆解對應方法

1，穿戴好絕緣手套，斷開線束與電池管理系統的對接插件；

2，用通用工具擰下線束端子與模組匯流排之間的螺栓，每拆卸一個端子要做好絕緣，拆掉高壓線束。

3，用通用工具擰下通訊插件與箱體之間的螺栓，拆掉低壓線束。

拆解裝置

無特殊拆解裝置

拆解工具

絕緣膠帶，套筒、十字螺絲刀

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套，插拔接插件時注意佩戴絕緣手套。

電池管理系統

拆解步驟

拆除電池管理系統

拆解對應方法

1，按照電池包拆解-線束步驟拆除與電池管理系統連接的高低壓線束；

2，松開電池管理系統支架與電池包箱體之間的螺栓，取出電池管理系統模塊；

3，松開固定電池管理系統與電池管理系統支架螺栓，緩緩取出電池管理系統。

拆解裝置

無特殊拆解裝置

拆解工具

通用拆解工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套。

高壓連接器

拆解步驟

拆解高壓連接器

拆解對應方法

1，按照電池包拆解-外殼步驟拆下電池包上蓋；

2拆下高壓連接器與電池連接的連接片；

3，松開高壓連接器與箱體之間的固定螺栓；

4，確保螺栓不與箱體連接后，緩緩取出高壓連接器。

拆解裝置

無特殊拆解裝置

拆解工具

通用拆解工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套，拆除高壓連接器后留下的連接片要注意絕緣。

加熱連接器

拆解步驟

拆解高壓連接器

拆解對應方法

1，按照電池包拆解-外殼步驟拆下電池包上蓋；

2拆下加熱連接器與加熱膜之間的插件；

3，松開加熱連接器與箱體之間的固定螺栓；

4，確保螺栓不與箱體連接后，緩緩取出加熱連接器。

拆解裝置

無特殊拆解裝置

拆解工具

通用拆解工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套

其他固定件

拆解步驟

拆解對應方法

拆解裝置

拆解工具

注意事項等

蓄電池模塊的結構示意圖

外殼

拆解步驟

拆除外殼

對應方法

1，用專業吊裝裝置起吊模組到工作臺,

2，用剪刀剪開固定模組的打包帶，

3，拆除模組兩側端板；

4，按照電池模塊拆解-加熱膜步驟，拆除加熱膜；

5，按照電池模塊拆解-連接片步驟，拆除連接片。

裝置

專業吊裝裝置

工具

剪刀

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套

連接片

拆解步驟

拆除連接片

對應方法

用通用拆卸工具拆除連接片兩端固定螺栓，拆下連接片

裝置

無特殊裝置

工具

通用拆卸工具

電池模塊拆解

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套

加熱膜

拆解步驟

拆除加熱膜

對應方法

用剪刀剪開加熱接插件外部熱縮管，斷開加熱接插件

裝置

無特殊裝置

工具

通用拆卸工具

注意事項等

穿工作服，防砸鞋，佩戴絕緣手套

其他固定件

拆解步驟

對應方法

裝置

工具

注意事項等

取出操作

將模組放入專用工裝中，將砂輪機沿模組焊接鋁排中心位置進行切割，取出單體即可。

所需工具

砂輪機

裝置

工具

注意事項等

連接片

拆解步驟

對應方法

裝置

工具

注意事項等

其他固定件

拆解步驟

對應方法

裝置

工具

注意事項等

電池單體

取出操作

所需工具
